커튼월 건물에서 생활하거나 건물을 관리해 보신 분이라면, 겨울철 창가에서 느껴지는 냉기나 벽체를 타고 흐르는 결로 때문에 골머리를 앓으신 적이 있을 것입니다. 화려한 유리 외관 뒤에 숨겨진 '커튼월 백판넬(Back Panel)'은 건물의 에너지 효율, 화재 안전, 그리고 실내 쾌적함을 좌우하는 결정적인 요소입니다. 10년 이상 커튼월 현장을 누비며 수많은 시행착오와 성공 사례를 경험한 전문가로서, 백판넬의 종류와 상세도, 단열 규정, 그리고 예산을 아끼는 실무 팁까지 낱낱이 파헤쳐 드립니다. 이 글을 통해 건물의 수명을 늘리고 유지관리 비용을 획기적으로 줄이는 비법을 얻어 가시길 바랍니다.
1. 커튼월 백판넬이란 무엇이며 왜 건물 수명에 중요한가?

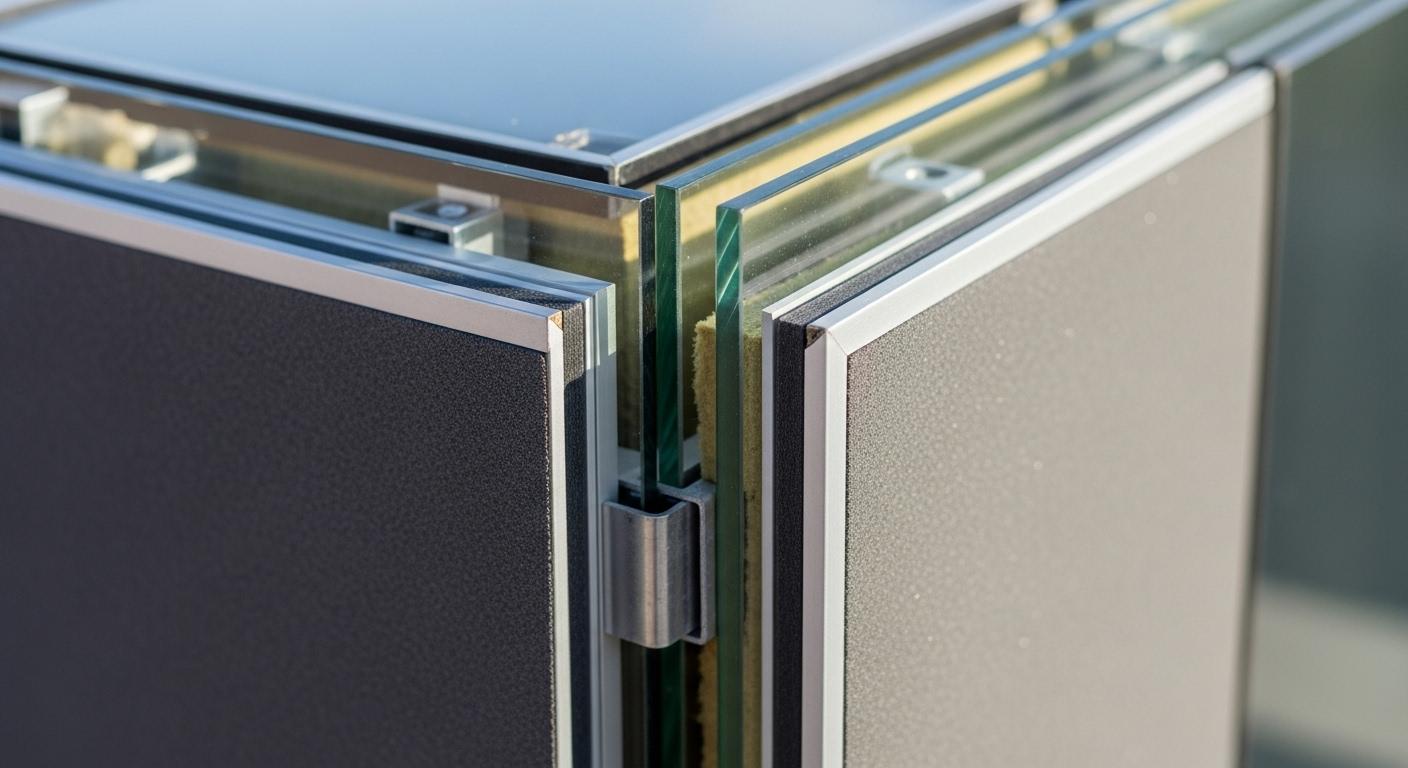

커튼월 백판넬은 커튼월 시스템의 스팬드럴(Spandrel, 층간 불투명 구간) 배면에 설치되어 단열 성능을 확보하고, 화재 시 층간 확산을 방지하며, 실내 마감의 기초를 형성하는 핵심 부재입니다. 단순히 외부 시선을 차단하는 가림막이 아니라, 건물의 에너지 효율(단열/기밀)과 생명 안전(내화/방화)을 책임지는 기술적 방어막입니다.
상세 설명 및 심화: 보이지 않는 곳에서 건물을 지키는 기술
커튼월(Curtain Wall) 공법은 건물의 하중을 지지하지 않는 비내력벽으로, 주로 유리와 알루미늄 프레임으로 구성됩니다. 이때 밖을 볼 수 있는 투명한 유리를 '비전(Vision) 구간'이라 하고, 바닥 슬래브와 천장 속 설비 공간 등을 가려주는 불투명한 구간을 '스팬드럴(Spandrel) 구간'이라고 합니다. 백판넬은 바로 이 스팬드럴 유리 뒤에 설치됩니다.
많은 건축주나 초보 엔지니어들이 백판넬을 단순히 "단열재를 붙인 철판" 정도로 가볍게 생각하는 경향이 있습니다. 하지만 백판넬은 다음과 같은 복합적인 기능을 수행해야 합니다:
- 단열의 연속성: 유리(Vision)와 벽체(Spandrel) 사이의 열교(Thermal Bridge) 현상을 끊어주어야 합니다.
- 기밀성: 외부의 습기와 바람이 실내로 침투하는 것을 1차적으로 막아주는 Air Barrier 역할을 합니다.
- 내화성: 화재 발생 시 불길이 외벽을 타고 위층으로 번지는 '층간 화재 확산'을 막는 방화구획(Fire Stop)의 지지체 역할을 합니다.
- 수밀성: 혹시라도 스팬드럴 유리 코킹이 터져 빗물이 들어왔을 때, 실내로 물이 새지 않도록 하는 최후의 보루입니다.
경험 기반 문제 해결 사례: 결로로 곰팡이가 핀 오피스 빌딩 구제 사례
제가 5년 전 컨설팅을 맡았던 서울 강남의 한 15층 오피스 빌딩 사례를 말씀드리겠습니다. 준공 2년 차였던 이 건물은 겨울만 되면 창가 쪽 바닥 카펫이 젖고 곰팡이 냄새가 난다는 민원이 끊이지 않았습니다. 현장 조사를 위해 천장 텍스를 뜯어내고 백판넬 상태를 확인했을 때, 저는 경악을 금치 못했습니다.
문제 상황: 백판넬의 조인트(이음매) 부분에 기밀 테이프 처리가 누락되어 있었고, 단열재인 그라스울이 습기를 머금어 쳐져 있었습니다. 차가운 외기가 백판넬 틈새로 들어와 따뜻한 실내 공기와 만나면서 백판넬 표면에 '표면 결로'가 발생해 물이 뚝뚝 떨어지고 있었던 것입니다.
해결 방안 및 결과: 전체 교체는 비용상 불가능했기에, 저는 '우레탄 폼 사춤 및 기밀 코킹 보강 공법'을 제안했습니다.
- 백판넬 조인트 틈새에 연질 우레탄 폼을 꼼꼼히 충진하여 단열을 보강했습니다.
- 그 위에 알루미늄 기밀 테이프를 시공하여 습기 이동을 막았습니다.
- 단열재가 탈락하지 않도록 '단열재 고정 핀(Insulation Pin)'을 추가 시공했습니다.
결과: 보수 공사 후 첫 겨울, 해당 구역의 난방비는 전년 대비 약 15% 절감되었으며, 결로 관련 민원은 0건으로 줄어들었습니다. 백판넬의 기밀 시공 하나가 건물의 쾌적함과 운영 비용에 얼마나 큰 영향을 미치는지 보여주는 결정적인 사례입니다.
환경적 고려사항 및 지속 가능한 대안
최근에는 ESG 경영과 친환경 건축이 화두입니다. 과거에는 백판넬 단열재로 일반 그라스울을 많이 썼지만, 최근에는 재활용 유리를 활용한 친환경 미네랄울이나, 단열 성능이 뛰어나 두께를 줄일 수 있는 PF보드(페놀폼) 사용이 늘고 있습니다. 특히 PF보드는 얇은 두께로도 동일한 단열 성능을 내어 실내 유효 면적을 넓히는 데 기여합니다. 또한, 백판넬 자체를 태양광 발전 모듈(BIPV)의 후면 지지대로 활용하여 에너지를 생산하는 '에너지 생산형 커튼월' 기술도 상용화 단계에 있습니다.
2. 백판넬의 종류와 적절한 두께 및 색상 선정 기준은?
백판넬의 소재는 주로 아연도금강판(EGI)이나 갈바륨(Galvalume)이 사용되며, 두께는 0.5mm~0.8mm 강판에 단열재를 부착하여 제작합니다. 색상은 외부 스팬드럴 유리의 투과율을 고려하여 결정하되, 그림자 효과(Shadow Box)를 위해 무광 블랙(Matt Black)이나 다크 그레이가 가장 적합합니다. 자재비 절감과 성능 확보 사이에서 균형을 잡는 것이 전문가의 역량입니다.
상세 설명 및 심화: 자재 선택의 디테일이 품질을 결정한다
백판넬의 구성은 크게 [면재(Face Sheet) + 단열재(Insulation) + 보강재(Stiffener)]로 이루어집니다.
1. 면재(Face Sheet)의 종류와 특징
가장 많이 쓰이는 소재는 다음과 같습니다.
| 소재 구분 | 특징 | 장점 | 단점 | 추천 용도 |
|---|---|---|---|---|
| EGI (전기아연도금강판) | 전기로 아연을 도금한 강판 | 도장성이 매우 우수하고 표면이 미려함. 가공성이 좋음. | 습기가 많은 곳에서는 부식 우려가 있어 반드시 도장 마감이 필요함. | 일반적인 오피스, 상업 시설 내부용 |
| GI (용융아연도금강판) | 아연 용융조에 담가 도금 | EGI보다 내식성(녹 방지)이 강함. 가격이 저렴한 편. | 표면이 거칠어 도장 품질이 EGI보다 떨어질 수 있음. | 보이지 않는 벽체 내부, 비용 절감이 중요한 현장 |
| 갈바륨 (Galvalume) | 알루미늄+아연 합금 도금 | 내식성이 가장 우수함. 내열성이 좋음. | 가격이 상대적으로 비쌈. | 해안가 건물, 고습도 환경 |
| 알루미늄 시트 | 알루미늄 판재 | 가볍고 녹이 슬지 않음. | 강도가 약하고 화재 시 녹는점이 낮아 내화 구조 인정에 불리함. 가격 고가. | 특수 목적용, 경량화가 필요한 경우 |
2. 두께 결정의 노하우
통상적으로 백판넬 강판의 두께는 0.5T, 0.6T, 0.8T, 1.0T, 1.2T 등을 사용합니다.
- 0.5T~0.6T: 가장 일반적으로 사용됩니다. 비용 효율이 높지만, 판이 넓을 경우 울렁거림(Oil Canning) 현상이 발생할 수 있습니다.
- 0.8T 이상: 평활도가 중요하거나, 풍압을 직접 받는 구조일 때 사용합니다.
- 전문가 Tip: 스팬드럴 유리가 투명도가 높거나 반사가 적은 유리라면, 백판넬의 평활도가 외부에서 보일 수 있습니다. 이 경우 최소 0.8T 이상을 사용하거나 엠보싱(Embossing) 처리된 강판을 사용하여 평활도 문제를 시각적으로 감추는 것이 좋습니다.
3. 색상 선정: 왜 블랙인가?
"백판넬 색상이 왜 중요하죠? 어차피 유리에 가려지는데?"라고 묻는 분들이 많습니다.
- 섀도우 박스(Shadow Box) 효과: 스팬드럴 유리는 완전히 불투명하지 않습니다. 빛이 투과될 때 뒤쪽 백판넬이 밝은 색(은색, 흰색)이면 유리의 색감이 왜곡되어 보이고, 깊이감이 사라져 건물이 가벼워 보입니다.
- 무광 블랙(Matt Black) 추천: 뒤쪽을 어둡게 처리하면 유리의 본래 색상이 선명하게 살아나고, 건물의 외관이 중후하고 깊이 있게 연출됩니다. 비용 절감을 위해 도장을 생략하고 EGI 원판을 쓰는 경우가 있는데, 이는 외관 디자인을 망치는 지름길입니다.
고급 사용자 팁: 평활도 확보를 위한 보강재(Stiffener) 활용
초고층 빌딩이나 풍압이 센 곳에서는 얇은 백판넬이 떨리면서 소음(Wind Noise)을 유발하거나 단열재가 탈락할 수 있습니다. 이를 방지하기 위해 전문가들은 'ㄷ'자 형태의 보강바(Stiffener)를 백판넬 뒷면에 부착합니다.
- 최적화: 패널 폭이 1,200mm를 넘어가면 반드시 중앙에 수직 보강재를 하나 덧대어 휨을 방지해야 합니다. 이는 시공 후 하자를 예방하는 가장 저렴하면서도 확실한 보험입니다.
3. 커튼월 백판넬 시공 방법과 핵심 상세도(Detail) 포인트는?
시공 방식은 크게 커튼월 유니트에 미리 부착해 오는 '선부착(Unit System)' 방식과 현장에서 조립하는 '후부착(Stick System)' 방식으로 나뉩니다. 어떤 방식이든 핵심 상세도는 백판넬과 멀리언(Mullion) 사이의 '기밀 코킹'과 층간 방화구획(Fire Stop)과의 완벽한 결합에 있습니다. 물 샐 틈과 바람 샐 틈을 막는 디테일이 시공의 성패를 가릅니다.
상세 설명 및 심화: 누수를 막는 결정적 디테일
1. 시공 방법 비교: 유니트 vs 스틱
- 유니트 시스템 (Unit System) - 선부착:
- 공정: 공장에서 커튼월 프레임을 조립할 때 백판넬과 단열재를 미리 조립하여 현장에 반입합니다.
- 장점: 공장에서 제작하므로 품질 관리가 완벽하고, 기밀성이 매우 우수합니다. 현장 공기를 획기적으로 단축할 수 있습니다.
- 단점: 운송 중 파손 위험이 있으며, 양중 장비(크레인 등) 비용이 듭니다.
- 전문가 의견: 고층 빌딩이나 품질이 중요한 프로젝트라면 무조건 유니트 방식을 추천합니다. 현장 인건비 상승을 고려할 때, 공장 조립이 전체 비용 면에서도 유리해지고 있습니다.
- 스틱 시스템 (Stick System) - 후부착:
- 공정: 현장에서 골조에 수직바(Mullion)와 수평바(Transom)를 설치한 후, 그 사이 공간에 백판넬을 끼워 넣거나 피스로 고정합니다.
- 장점: 자재비가 저렴하고, 복잡한 형상의 건물에 유연하게 대처할 수 있습니다.
- 단점: 작업자의 숙련도에 따라 품질 편차가 큽니다. 특히 고층 작업 시 안전 문제와 기밀 시공의 어려움이 있습니다.
2. 핵심 상세도(Detail) 분석
성공적인 백판넬 시공을 위해 반드시 챙겨야 할 상세도 포인트는 다음과 같습니다.
- 백판넬 단부의 '절곡(Bending)' 처리:
- 백판넬의 끝부분을 'ㄴ'자나 'ㄷ'자로 절곡하여 프레임에 견고하게 고정해야 합니다. 단순히 평판을 잘라 피스로 박으면 틈새가 벌어집니다.
- Tip: 절곡된 날개 부위에 EPDM 가스켓이나 기밀 테이프를 부착한 후 프레임과 결합하면 기밀 성능이 200% 향상됩니다.
- 단열재 핀(Insulation Pin) 간격:
- 단열재는 접착제로만 붙이면 시간이 지나면서 박리됩니다. 반드시 스터드 용접으로 핀을 심어야 합니다.
- 기준: 보통
- 층간 방화구획(Fire Stop)과의 연결:
- 법규상 층간 방화구획은 슬래브 끝선과 커튼월 백판넬 사이의 틈을 내화충전구조로 메워야 합니다.
- 중요: 백판넬이 화재 시 열에 의해 변형되더라도 방화구획 틈새가 벌어지지 않도록, 백판넬 뒤쪽에 'Z-Clip'이나 'L-Angle' 보강을 통해 방화재를 받쳐주는 구조가 필수적입니다.
기술적 깊이 추가: 백판넬 상세도와 구조 계산
백판넬도 풍압(Wind Load)을 받습니다. 특히 고층부 모서리(Corner) 구간은 풍압이 매우 강합니다.
(여기서
구조 기술사는 이 풍압을 계산하여 백판넬의 두께와 보강재 간격을 산정합니다. 시공자는 임의로 두께를 줄여서는 안 되며, 샵 드로잉(Shop Drawing) 단계에서 반드시 구조 계산서와 일치하는지 확인해야 합니다. 만약 예산 절감을 위해 두께를 줄이고 싶다면, 보강재(Stiffener)를 추가하는 방식으로 구조 검토를 다시 받아야 합니다.
4. 단열재 선정과 결로 방지를 위한 기술적 해결책은?
지역별 열관류율 기준을 충족하는 등급의 단열재(가등급, 나등급 등)를 선정해야 하며, 핵심은 '방습층(Vapor Barrier)'의 위치입니다. 방습층은 반드시 단열재의 실내 측(따뜻한 쪽)에 위치해야 내부 습기가 단열재로 침투해 결로가 생기는 것을 막을 수 있습니다. 단열재 두께만 늘린다고 해결되는 것이 아닙니다.
상세 설명 및 심화: 결로 메커니즘과 방습층의 비밀
1. 단열재의 종류와 성능 비교
커튼월 백판넬에는 주로 무기질 단열재가 사용됩니다. 화재 안전 때문입니다.
- 미네랄울 (Mineral Wool / 암면):
- 장점: 내열성이 뛰어나 화재 시 유독가스 배출이 거의 없습니다. 흡음 성능도 좋습니다.
- 단점: 습기에 취약합니다. 물을 먹으면 단열 성능이 급격히 떨어지고 무게가 무거워져 쳐집니다.
- 그라스울 (Glass Wool / 유리면):
- 장점: 가볍고 가공이 쉽습니다. 가격이 합리적입니다.
- 단점: 미네랄울보다 내열 온도가 약간 낮으나, 불연재로서 성능은 충분합니다. 역시 습기에 약합니다.
- PF보드 (준불연):
- 장점: 단열 성능이 월등히 좋아 두께를 반으로 줄일 수 있습니다.
- 단점: 가격이 비싸고, 표면재(면재)와의 접착성이 이슈가 될 수 있습니다.
2. 결로 방지의 핵심: 방습층 (Vapor Barrier)
겨울철 실내의 따뜻하고 습한 공기는 차가운 벽(백판넬) 쪽으로 이동하려 합니다(수증기압 차이). 만약 이 습기가 단열재 속으로 침투하면, 차가운 백판넬 강판 표면에서 식어 물방울(내부 결로)이 됩니다.
- 올바른 시공법: 백판넬의 실내 측 면(Room Side)에 은박(Aluminum Foil)이 부착된 단열재를 사용하거나, 별도의 방습 필름(PE Film 0.1mm 이상)을 시공해야 합니다.
- 흔한 실수: 은박 면을 백판넬 강판 쪽(외부 쪽)으로 향하게 시공하는 경우가 있는데, 이는 내부 결로를 부추기는 최악의 시공입니다. 반드시 은박 면이 실내를 바라보게 설치해야 합니다.
고급 기술: 열교 차단 브라켓 (Thermal Break Bracket) 적용
백판넬을 고정하는 브라켓이나 앵글이 금속(철, 알루미늄)일 경우, 단열재를 관통하여 열을 전달하는 '점형 열교(Point Thermal Bridge)'가 발생합니다.
- 해결책: 최근 선진국형 시공에서는 브라켓과 백판넬 사이에 고강도 플라스틱 패드나 단열 고무 패드를 끼워 넣어 금속끼리의 직접 접촉을 차단합니다. 작은 부품 하나지만, 전체 벽체의 유효 열관류율(Effective U-Value)을 10~15% 개선하는 효과가 있습니다.
5. 커튼월 백판넬의 가격 구조와 일위대가 분석
백판넬의 가격은 자재비(강판+단열재), 가공비(절곡/조립), 설치비로 구성되며, 2025년 기준 헤베(㎡)당 자재비는 약 5~8만 원 선, 설치비 포함 시 12~15만 원 선으로 형성됩니다. 다만, 단열재 두께, 강판의 도장 유무, 형상의 복잡도에 따라 가격은 천차만별입니다. 예산 절감을 위해서는 '규격화'가 답입니다.
상세 설명 및 심화: 견적의 허와 실, 비용 절감 팁
1. 비용 구성 요소 (일위대가 기준)
| 구분 | 항목 | 내용 | 비고 |
|---|---|---|---|
| 재료비 | 강판 (EGI/Galvalume) | 두께(0.5T~1.2T) 및 도장 사양에 따라 변동 | 코일 가격 변동에 민감 |
| 단열재 (Insulation) | 미네랄울/그라스울 밀도(48k, 64k 등) 및 두께(50T~200T) | 에너지 절약 설계 기준에 따름 | |
| 부자재 | 접착제, 핀, 은박 테이프, 실리콘 | 전체 재료비의 약 10% | |
| 노무비 | 가공비 (공장) | 절단, 절곡, 단열재 부착 인건비 | 형상이 복잡할수록 급상승 |
| 설치비 (현장) | 양중, 설치, 코킹 작업 인건비 | 스틱 시스템이 유니트보다 높을 수 있음 | |
| 경비 | 운반비, 기계경비 | 화물 운송료, 크레인/곤돌라 사용료 |
2. 예산 절감을 위한 전문가의 조언 (Cost Saving)
- Tip 1: 코일 폭(Coil Width)에 맞춘 설계
- 강판 원자재(코일)는 보통 1,219mm(4자) 폭으로 나옵니다. 백판넬 폭을 1,200mm 이하로 설계하면 자재 손실(Loss)이 거의 없지만, 1,250mm로 설계하면 엄청난 양의 자투리 강판이 버려지게 되어 자재비가 20% 이상 상승합니다. 건축 설계 단계에서 모듈을 1,200mm 이내로 맞추는 것이 돈을 아끼는 가장 큰 비결입니다.
- Tip 2: 도장 사양의 최적화
- 백판넬이 유리에 가려져 거의 보이지 않는 구간이라면, 굳이 고가의 불소수지 도장(PVDF)을 할 필요가 없습니다. 폴리에스테르 도장이나, 내식성이 좋은 갈바륨 무도장(Bare) 처리에 흑색 착색만 하는 방식으로 비용을 줄일 수 있습니다. 단, 해안가는 제외입니다.
- Tip 3: 복합 패널 대신 샌드위치 구조 활용
- 고가의 알루미늄 복합 패널(Alpolic)을 백판넬로 쓰는 경우가 있는데, 이는 과설계입니다. 일반 EGI 강판에 단열재를 부착하는 방식이 성능 차이는 거의 없으면서 비용은 1/3 수준입니다.
[커튼월 백판넬] 관련 자주 묻는 질문 (FAQ)
Q1. 커튼월 백판넬도 내화구조 인정서를 받아야 하나요?
일반적으로 백판넬 자체는 비내력벽의 일부이므로 내화구조 인정 대상은 아닙니다. 하지만 층간 방화구획(Fire Stop) 부분은 반드시 국토교통부 고시에 따른 내화충전구조 인정을 받은 시스템을 사용해야 하며, 백판넬은 이 방화재를 지지할 수 있는 불연 재료(철판, 미네랄울 등)로 구성되어야 합니다.
Q2. 백판넬 대신 그냥 유리를 2중으로(복층유리) 하고 시트지를 붙이면 안 되나요?
가능은 하지만 추천하지 않습니다. 이를 '스팬드럴 유리' 방식이라고 하는데, 유리에 시트지나 세라믹 코팅만 할 경우 단열 성능이 현저히 떨어집니다. 별도의 단열재를 뒤에 덧대지 않으면 겨울철 결로가 100% 발생하며, 화재 시 유리가 파손되면 불길을 막을 수 없습니다. 반드시 백판넬(단열재 포함)이 뒤에 있어야 합니다.
Q3. 리모델링 시 백판넬만 교체할 수 있나요?
상황에 따라 다릅니다. 실내 측 마감(석고보드 등)을 철거할 수 있다면 실내에서 백판넬 단열재를 교체하거나 보강할 수 있습니다. 하지만 외부 유리와 일체형으로 조립된 유니트 방식이라면 부분 교체가 매우 어렵고 비용이 많이 듭니다. 이 경우 실내 덧대기 시공(덧단열)을 추천합니다.
Q4. 백판넬 단열재 두께는 어떻게 계산하나요?
건축물의 에너지절약설계기준(국토부)에 지역별(중부1, 중부2, 남부 등) 열관류율 기준이 있습니다. 예를 들어 중부1지역 외벽 열관류율 기준이 0.15 W/㎡K라면, 사용하려는 단열재의 열전도율(
결론: 백판넬, 보이지 않는 곳에 투입된 예산이 건물의 품격을 높인다
커튼월 백판넬은 건물의 외관을 뽐내는 화려한 유리가 아닙니다. 하지만 그 뒤에서 묵묵히 추위를 막고, 화재로부터 생명을 지키며, 쾌적한 실내 환경을 만드는 '숨은 영웅'입니다.
10년 넘게 현장을 지켜본 결과, "백판넬 상세도에서 100만 원을 아끼려다, 준공 후 결로 해결을 위해 1억 원을 쓰는 경우"를 너무나 많이 보았습니다.
- 자재의 규격화를 통해 비용을 합리적으로 절감하십시오.
- 기밀 시공과 방습층 디테일에는 예산을 아끼지 마십시오.
- 전문가의 구조 검토와 열관류율 계산을 철저히 따르십시오.
여러분이 짓거나 관리하는 건물이 겉모습만 화려한 건물이 아니라, 속까지 건강하고 튼튼한 명품 건물이 되기를 바랍니다. 올바른 백판넬 시공은 그 첫걸음입니다.
